模块

规格描述

CPU 子系统

l 高性能 32bit 微处理器，最大工作频率 240MHz

l 内嵌 SRAM 606KB、ROM 300KB

l 内嵌 4MB Flash

外围接口

l 1 个 SPI 接口、1 个 QSPI 接口、2 个 I2C 接口、1 个 I2S 接口、3 个 UART 接口、19 个 GPIO 接口、6 路 ADC 输入、8 路 PWM（注：上述接口通过复用实现）

l 外部晶体时钟频率 24MHz、40MHz

Software

l Wi-Fi 模式 STA, Soft-AP and sniffer modes

l 安全机制  WPS / WEP / WPA / WPA2 / WPA3

l 加密类型  UART Download

l 软件开发  SDK

l 网络协议  IPv4, TCP/UDP/HTTP/FTP/MQTT

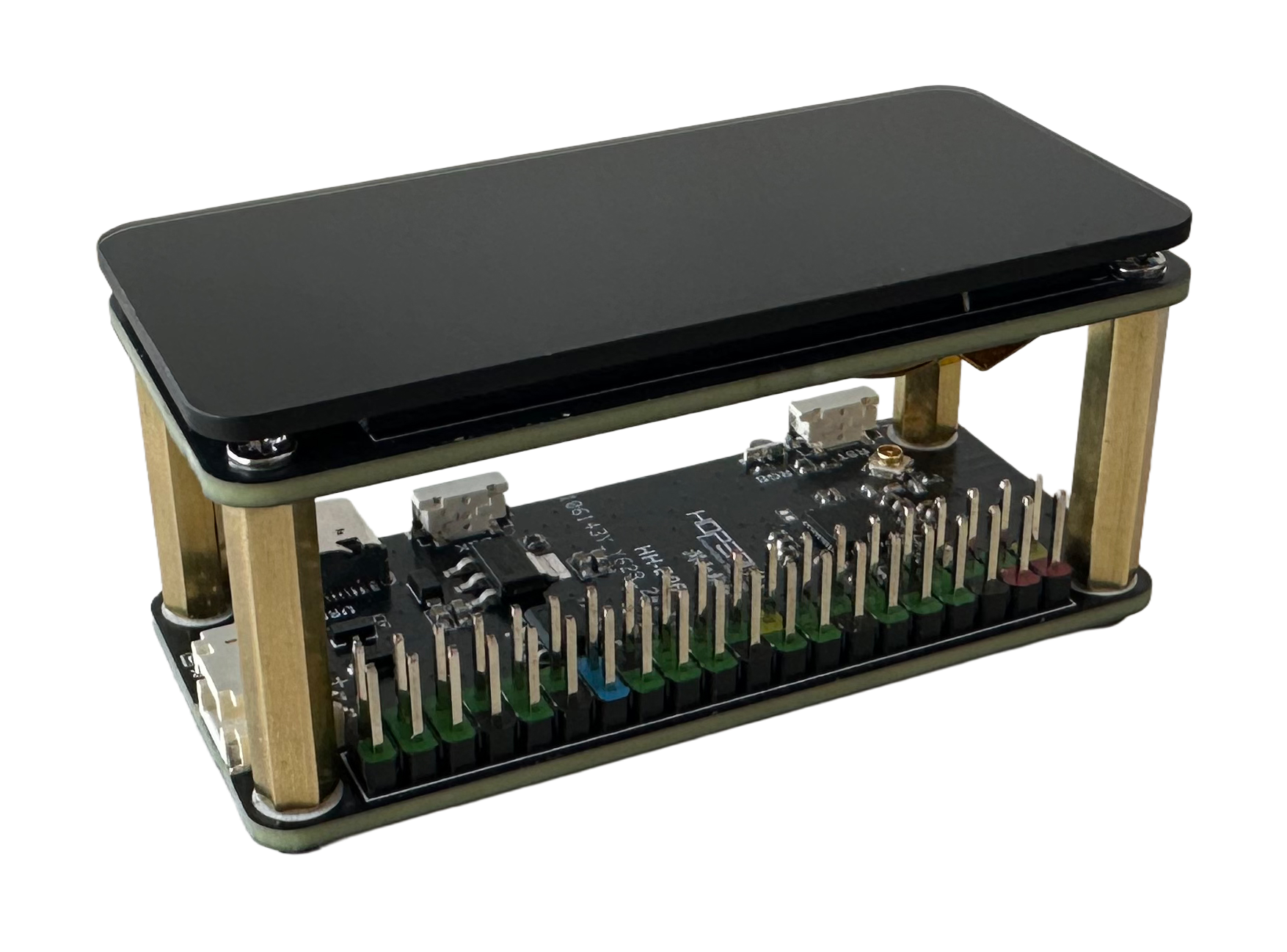

LCD 显示屏

l 支持LVGL图形库开发

l 可通过触摸显示屏可操作星闪开/关、扫描和配对

l 显示接口： 4-Wire SPI

l 触摸接口： I2C

l 屏幕尺寸：1.9 寸

l IIC地址：0XAB

l 电压：3.3V/5V

Wi-Fi

l 1×1 2.4GHz 频段（ch1～ch14）

l PHY支持 IEEE 802.11b/g/n/ax MAC 支持 IEEE 802.11d/e/i/k/v/w

l 支持 802.11n 20MHz/40MHz 频宽，支持 802.11ax 20MHz频宽

l 支持最大速率：150Mbps@HT40 MCS7， 114.7Mbps@HE20 MCS9

l 内置 PA 和 LNA，集成 TX/RX Switch、Balun 等

l 支持 STA 和 AP 形态，作为 AP 时最大支持 6 个 STA 接入

l 支持 A-MPDU、A-MSDU

l 支持 Block-ACK

l 支持 QoS，满足不同业务服务质量需求

l 支持 WPA/WPA2/WPA3 personal、WPS2.0

l 支持 RF 自校准方案

l 支持 STBC 和 LDPC

蓝牙

l 低功耗蓝牙 Bluetooth Low Energy（BLE）

l 支持 BLE 4.0/4.1/4.2/5.0/5.1/5.2

l 支持 125Kbps、500Kbps、1Mbps、2Mbps 速率

l 支持多路广播

l 支持 Class 1

l 支持高功率 20dBm

l 支持 BLE 网关

星闪

l 星闪低功耗接入技术 Sparklink Low Energy（SLE）

l 支持 SLE 1.0

l 支持 SLE 1MHz/2MHz/4MHz，最大空口速率 12Mbps

l 支持 Polar 信道编码

l 支持 SLE 网关

其他信息

l 电源电压输入：典型值5V

l 工作温度：-40℃～+85℃
