01 产品概述

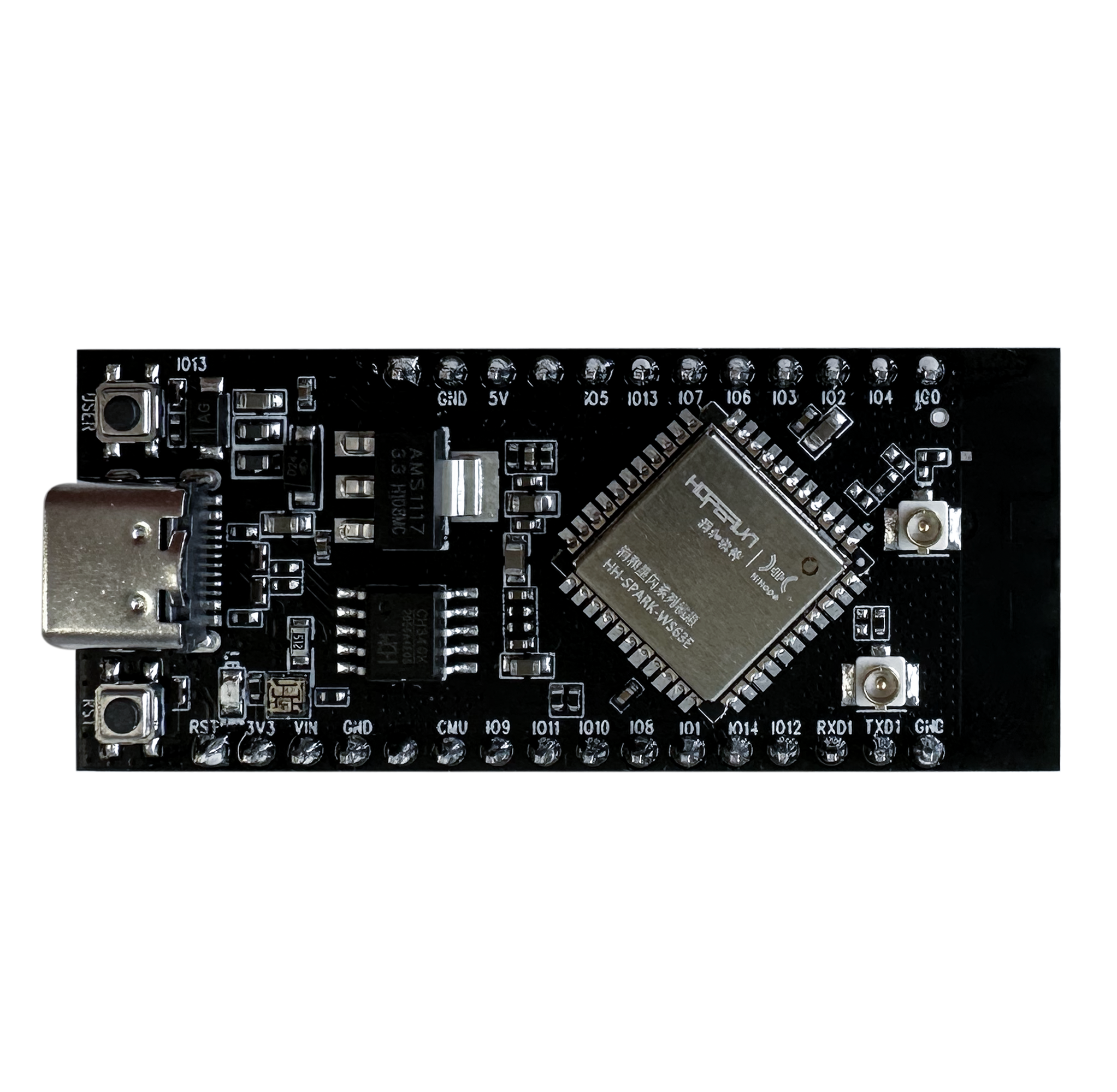

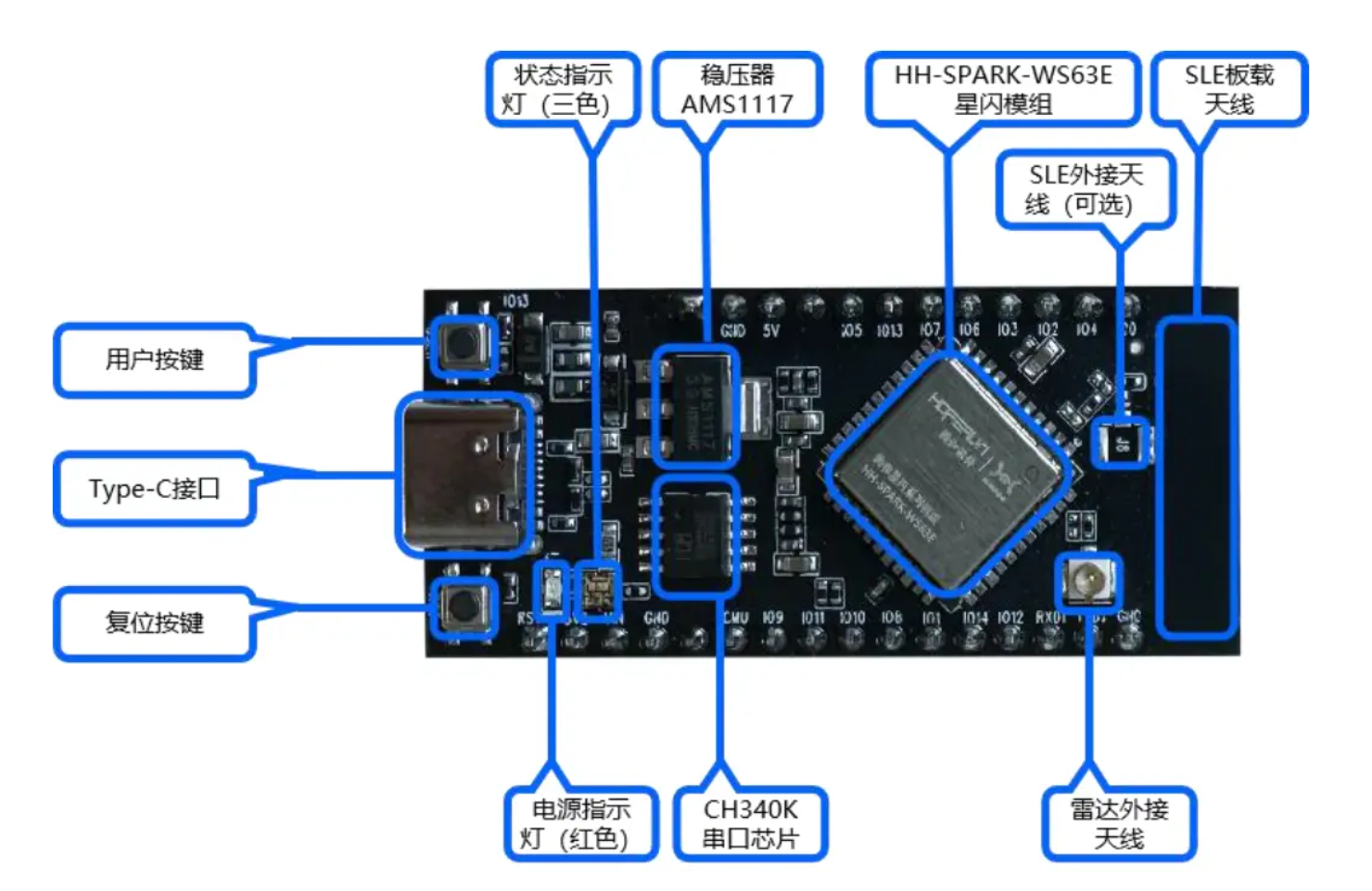

星闪WS63E开发板（HH-D02）星闪开发板是基于上海海思星闪WS63E的解决方案，具备对Wi-Fi 6无线通信协议的支持，同时兼容BLE 5.2协议，具备BLE网关能力；支持SLE 1.0协议及SLE网关功能；具备雷达人体活动检测能力；可基于OpenHarmony轻量系统开发物联网场景功能，是物联网智能终端领域的理想选择。
02 产品优势
01集成度高
Wi-Fi 6/SLE集成
支持多协议共存和动态切换
02雷达人体活动检测
支持6m人体运动检测
支持3m人体微动检测
03简单易用
支持星闪极简配网
配网成功率高，异常定位便捷
04IoT网关功能
支持星闪设备接入
支持本地IoT设备联动
03 产品参数
|
模块 |
规格描述 |
|
CPU 子系统 |
l 高性能 32bit 微处理器，最大工作频率 240MHz l 内嵌 SRAM 606KB、ROM 300KB l 内嵌 4MB Flash |
|
外围接口 |
l 1 个 SPI 接口、1 个 QSPI 接口、2 个 I2C 接口、1 个 I2S 接口、3 个 UART 接口、19 个 GPIO 接口、6 路 ADC 输入、8 路 PWM（注：上述接口通过复用实现） l 外部晶体时钟频率 24MHz、40MHz |
|
Software |
l Wi-Fi 模式 STA, Soft-AP and sniffer modes l 安全机制 WPS / WEP / WPA / WPA2 / WPA3 l 加密类型 UART Download l 软件开发 SDK l 网络协议 IPv4, TCP/UDP/HTTP/FTP/MQTT |
|
Wi-Fi |
l 1×1 2.4GHz 频段（ch1～ch14） l PHY支持 IEEE 802.11b/g/n/ax MAC 支持 IEEE 802.11d/e/i/k/v/w l 支持 802.11n 20MHz/40MHz 频宽，支持 802.11ax 20MHz频宽 l 支持最大速率：150Mbps@HT40 MCS7， 114.7Mbps@HE20 MCS9 l 内置 PA 和 LNA，集成 TX/RX Switch、Balun 等 l 支持 STA 和 AP 形态，作为 AP 时最大支持 6 个 STA 接入 l 支持 A-MPDU、A-MSDU l 支持 Block-ACK l 支持 QoS，满足不同业务服务质量需求 l 支持 WPA/WPA2/WPA3 personal、WPS2.0 l 支持 RF 自校准方案 l 支持 STBC 和 LDPC l 支持雷达感知功能 |
|
蓝牙 |
l 低功耗蓝牙 Bluetooth Low Energy（BLE） l 支持 BLE 4.0/4.1/4.2/5.0/5.1/5.2 l 支持 125Kbps、500Kbps、1Mbps、2Mbps 速率 l 支持多路广播 l 支持 Class 1 l 支持高功率 20dBm l 支持 BLE 网关 |
|
星闪 |
l 星闪低功耗接入技术 Sparklink Low Energy（SLE） l 支持 SLE 1.0 l 支持 SLE 1MHz/2MHz/4MHz，最大空口速率 12Mbps l 支持 Polar 信道编码 l 支持 SLE 网关 |
|
其他信息 |
l 电源电压输入：典型值5V l 工作温度：-40℃～+85℃ |
04 应用场景
白电
家电
电工照明
TV
