01 产品概述

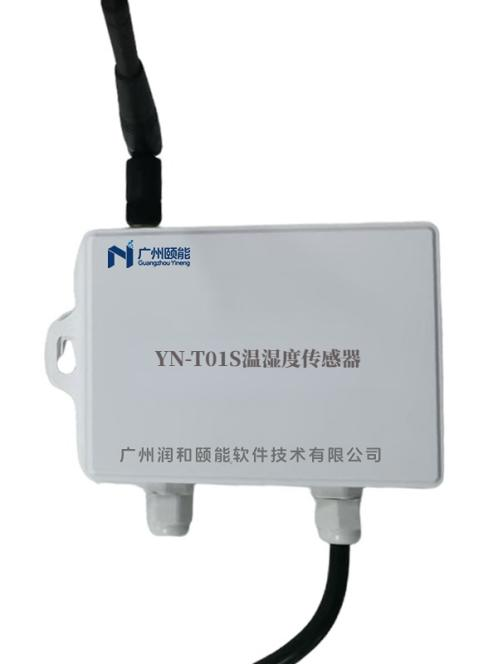

YN-T01S温湿度传感器采用国产MCU及传感器，测量精度高，输出性能稳定，使用寿命长，具备高清液晶显示，无需校准；具备RS485、LoRa、蓝牙、星闪等多种通讯方式，高防护、EMC4级高标准。
该传感器采用电鸿操作系统，具备万物互联、即插即用、无缝协同的特点，其基于电鸿软总线、设备凭证认证技术和鉴权机制实现设备间的近场发现与自组网，并内置物模型，将数据通过电鸿系统的统一安全传输协议上报到智能物联网关，并支持OTA升级。
02 产品优势
01高级安全认证，数据无忧
基于电鸿软总线、设备凭证认证技术和鉴权机制，构建多层次安全防护体系，确保数据传输过程中的安全性与隐私保护。
02内置物模型，数据上报便捷
内置行业统一物联模型，确保数据格式标准化，通过电鸿系统的统一安全传输协议，将数据无缝上报至智能物联网关，便于集中管理与分析。
03OTA升级，持续进化
支持远程OTA固件升级，确保设备功能随技术迭代不断升级，延长产品生命周期，降低运维成本，满足未来监测需求。
03 产品参数
（一）主要技术参数
1、操作系统：电鸿（PowerHarmony+）
2、电源：DC12-24V
3、温度测量范围：-40~+90℃
4、温度测量精度：±0.4℃（-25~+85）
5、湿度测量范围：0~99.9%RH
6、湿度测量精度：±3%RH（5~90%RH）
7、通讯接口：RS485/星闪/LoRa/蓝牙
8、安装方式：螺丝固定
9、工作湿度：0~100%RH
10、工作温度：-25~+90℃
（二）通讯规约
传感器采用ModBus_Rtu,默认通讯为1,合法地址范围为1-247，默认波特率9600，可支持1200-115200，数据位8、无校验位，1停止位，9600-8-N-1；
传感器配备电源、RS485接口，接线示意如下图所示，每只传感器接线端都具备线号管，RS485A、RS485B、DC+、DC-（DC12-24V）接口，在壳体下端具备标识。
|
寄存器 地址 |
寄存器 名称 |
功能码 |
数据范围说明 |
||
|
0x0001 |
温湿度传感器通讯状态 |
0x04 |
0为无通讯；1为有通讯 |
||
|
0x0002 |
传感器ID |
0x04 |
303 |
||
|
0x0003 |
保留 |
0x04 |
预留 |
||
|
0x0004 |
温度测量值 |
0x04 |
以有符号整型传输，需乘以0.01系数 |
||
|
0x0005 |
湿度测量值 |
0x04 |
以无符号整型传输，需乘以0.1系数 |
||
|
0x0006 |
保留 |
0x04 |
预留 |
||
|
0x0007 |
保留 |
0x04 |
预留 |
||
|
寄存器 地址 |
寄存器 名称 |
读功 能码 |
写功能码 |
数据说明 |
|
|
0x0500 |
保留 |
0x03 |
0x06、0x10 |
|
|
|
0x0501 |
保留 |
0x03 |
0x06、0x10 |
|
|
|
0x0502 |
保留 |
0x03 |
0x06、0x10 |
|
|
|
0x0503 |
保留 |
0x03 |
0x06、0x10 |
|
|
|
0x0504 |
串口波特率 |
0x03 |
0x06、0x10 |
1、可取值2、3、4、5；设置其它值时则等同于4。1~5分别对应波特率：2400、4800、9600、19200。 2、若设置256以上则等同于该值对256取余后的数值。如：400对256取余后为144，则实际设置为了144。 3、设置后需重启设备生效。 4、上电复位后，读到的值为所设置的值。 |
|
|
0x0505 |
设备地址 |
0x03 |
0x06、0x10 |
1、可取值：1~247；若设置0或248~255则等同于1；若设置256以上则等同于该值对256取余后的数值。如：400对256取余后为144，则实际设置为了144。 2、写入值后，该值将作为设备地址。 3、上电复位后，读到的值恢复为0。 4、若遗忘设备地址，可以通过发送查询报文获得： FF 04 00 02 00 01 85 D4 设备的响应报文中的第一个字节即为设备的地址 |
|
04 应用场景
冷链物流
食品药品
生物制品
特殊仓储
电子化工
卫生医疗系统
服务器机房
科研实验室等行业的生产车间、实验室、机房、仓库、洁净室等
