01 产品概述

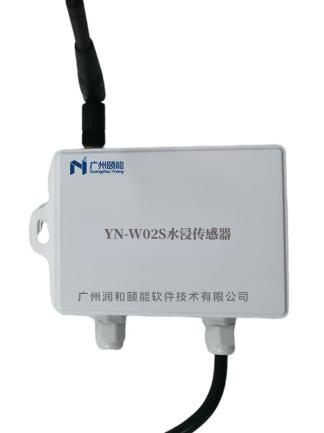

YN-W02S水浸传感器可选485信号、LoRa、星闪、开关量干接点输出。485输出为标准ModBus-RTU，最远通信距离2000米。该设备采用防水外壳，防护等级高，EMC4级，可长时间应用于潮湿、高粉尘等恶劣场合。
该传感器采用电鸿操作系统，具备万物互联、即插即用、无缝协同的特点，其基于电鸿软总线、设备凭证认证技术和鉴权机制实现设备间的近场发现与自组网，并内置物模型，将数据通过电鸿系统的统一安全传输协议上报到智能物联网关，并支持OTA升级。
02 产品优势
01高级安全认证，数据无忧
基于电鸿软总线、设备凭证认证技术和鉴权机制，构建多层次安全防护体系，确保数据传输过程中的安全性与隐私保护。
02内置物模型，数据上报便捷
内置行业统一物联模型，确保数据格式标准化，通过电鸿系统的统一安全传输协议，将数据无缝上报至智能物联网关，便于集中管理与分析。
03OTA升级，持续进化
支持远程OTA固件升级，确保设备功能随技术迭代不断升级，延长产品生命周期，降低运维成本，满足未来监测需求。
03 产品参数
（一）主要技术参数
1.操作系统：电鸿（PowerHarmony+）
2.电源：DC12-24V
3.通讯接口：RS485/星闪/蓝牙/LoRa
4.安装方式：螺丝固定
5.工作湿度：0~100%RH
6.工作温度：-25~+80℃
7.检测线缆长度：3米（默认）
8.误报率小于100ppm
9.开关量输出：常闭节点
10.防护等级：IP67
（二）通讯规约
传感器配备电源、RS485接口，接线示意如下图所示，每只传感器接线端都具备线号管，RS485A、RS485B、DC+、DC-（DC12-24V）、COM（公共端）、NO（常开）接口，在壳体下端具备标识；
传感器配备电源、RS485接口，接线示意如下图所示，每只传感器接线端都具备线号管，RS485A、RS485B、DC+、DC-（DC12-24V），COM端、NO端接口，在壳体下端具备标识；
|
寄存器 地址 |
寄存器 名称 |
功能码 |
数据范围说明 |
|
||||
|
0x0001 |
水浸传感器连接状态 |
0x04 |
0为没连接水浸绳；1为已连接水浸绳 |
|
||||
|
0x0002 |
传感器ID |
0x04 |
304 |
|
||||
|
0x0003 |
保留 |
0x04 |
预留 |
|
||||
|
0x0004 |
浸水状态 |
0x04 |
1为有水；0为无水 |
|
||||
|
0x0005 |
浸水报警 |
0x04 |
1为报警；0为正常。当浸水时间大于设定值，则报警。 |
|
||||
|
0x0006 |
保留 |
0x04 |
预留 |
|
||||
|
寄存器 地址 |
寄存器 名称 |
读功 能码 |
写功能码 |
数据说明 |
||||
|
0x0500 |
灵敏度等级 |
0x03 |
0x06、0x10 |
可取值：1~4，其它值都默认等级3 |
||||
|
0x0501 |
浸水延时时间 |
0x03 |
0x06、0x10 |
可取值：1~65536秒 |
||||
|
0x0502 |
保留 |
0x03 |
0x06、0x10 |
|
||||
|
0x0503 |
保留 |
0x03 |
0x06、0x10 |
|
||||
|
0x0504 |
串口波特率 |
0x03 |
0x06、0x10 |
可取值：2、3、4、5、6，取其它时都默认为4。1~6分别对应波特率：2400、4800、9600、19200；重新上电复位后，读到的值恢复为0，但实际值为前面所修改的值。 |
||||
|
0x0505 |
设备地址 |
0x03 |
0x06、0x10 |
写入值后，该值将作为设备地址。重新上电复位后，读到的值恢复为0，但实际值为前面所修改的值 |
||||
版本信息：
|
寄存器 地址 |
字段 英文名 |
中文描述 |
读功能码 |
寄存器个数 |
数据说明 |
|
0x0400 |
swVer |
软件版本详细信息 |
0x03 |
25 |
String:例如“水浸传感器(有线)主控程序V1.0.0.12345” |
|
--- |
--- |
--- |
|
--- |
--- |
04 应用场景
通讯基站
宾馆/饭店
机房
图书馆/档案库
仓库
设备机柜
需积水报警的场所
