01 产品概述

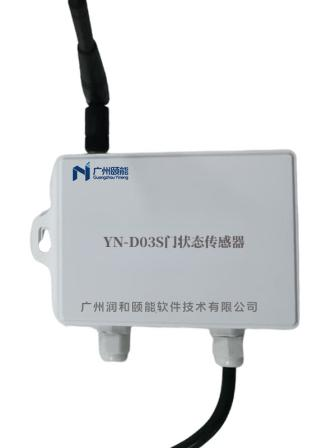

YN-D03S门状态传感器采用国产MCU，输出性能稳定、使用寿命长、EMC四级，误报率小于百万分之一，可根据现场需求灵活输出RS485、LoRa、星闪、蓝牙等，准确记录开关门次数；该传感器采用电鸿操作系统，具备万物互联、即插即用、无缝协同的特点，其基于电鸿软总线、设备凭证认证技术和鉴权机制实现设备间的近场发现与自组网，并内置物模型，将数据通过电鸿系统的统一安全传输协议上报到智能物联网关，并支持OTA升级。
02 产品优势
01高级安全认证，数据无忧
基于电鸿软总线、设备凭证认证技术和鉴权机制，构建多层次安全防护体系，确保数据传输过程中的安全性与隐私保护。
02内置物模型，数据上报便捷
内置行业统一物联模型，确保数据格式标准化，通过电鸿系统的统一安全传输协议，将数据无缝上报至智能物联网关，便于集中管理与分析。
03OTA升级，持续进化
支持远程OTA固件升级，确保设备功能随技术迭代不断升级，延长产品生命周期，降低运维成本，满足未来监测需求。
03 产品参数
（一）主要技术参数
1、电源：DC12-24V
2、通讯接口：RS485/星闪/LoRa/蓝牙
3、安装方式：螺丝固定
4、工作湿度：0~100%RH
5、工作温度：-25~+80℃
6、感应距离：20~30cm
7、开关量输出：常闭触点
8、误报率：小于100ppm；
（二）通讯规约
传感器采用ModBus_Rtu,默认通讯为1,合法地址范围为1-247，默认波特率9600，可支持1200-115200，数据位8、无校验位，1停止位，9600-8-N-1；
传感器配备电源、RS485接口，接线示意如下图所示，每只传感器接线端都具备线号管，RS485A、RS485B、DC+、DC-（DC12-24V）、COM端、NC端接口，在壳体下端具备标识。
|
寄存器 地址 |
寄存器 名称 |
功能码 |
数据范围说明 |
|
0x0001 |
保留 |
0x04 |
预留 |
|
0x0002 |
传感器ID |
0x04 |
306 |
|
0x0003 |
保留 |
0x04 |
预留 |
|
0x0004 |
门锁状态 |
0x04 |
1为闭合；0为打开 |
|
0x0005 |
保留 |
0x04 |
预留 |
|
0x0006 |
保留 |
0x04 |
预留 |
|
寄存器 地址 |
寄存器 名称 |
读功 能码 |
写功能码 |
数据说明 |
|
0x0500 |
保留 |
0x03 |
0x06、0x10 |
|
|
0x0501 |
保留 |
0x03 |
0x06、0x10 |
|
|
0x0502 |
保留 |
0x03 |
0x06、0x10 |
|
|
0x0503 |
保留 |
0x03 |
0x06、0x10 |
|
|
0x0504 |
串口波特率 |
0x03 |
0x06、0x10 |
可取值：1、2、3、4、5、6，取其它时都默认为4。1~6分别对应波特率：1200、2400、4800、9600、19200；重新上电复位后，读到的值恢复为0，但实际值为前面所修改的值。 |
|
0x0505 |
设备地址 |
0x03 |
0x06、0x10 |
写入值后，该值将作为设备地址。重新上电复位后，读到的值恢复为0，但实际值为前面所修改的值。 |
04 应用场景
现代化楼宇管理
智能家居系统
工业自动化环境
